Как разобрать PS4 для чистки и замены термопасты

ВАЖНО!!! Не нужно вскрывать пломбы и разбирать PS4 если она на гарантии.



Это пошаговая инструкция разборки ps4 для чистки и замены термопасты.



Какие инструменты необходимы для разборки PS4:

  • Шестигранная отвертка Torx T8 с отверстием
  • Крестовая отвертка PH1
  • Пластиковый пинцет
  • Небольшая кисть 15 мм
  • Пластиковая карта
  • Ватные палочки

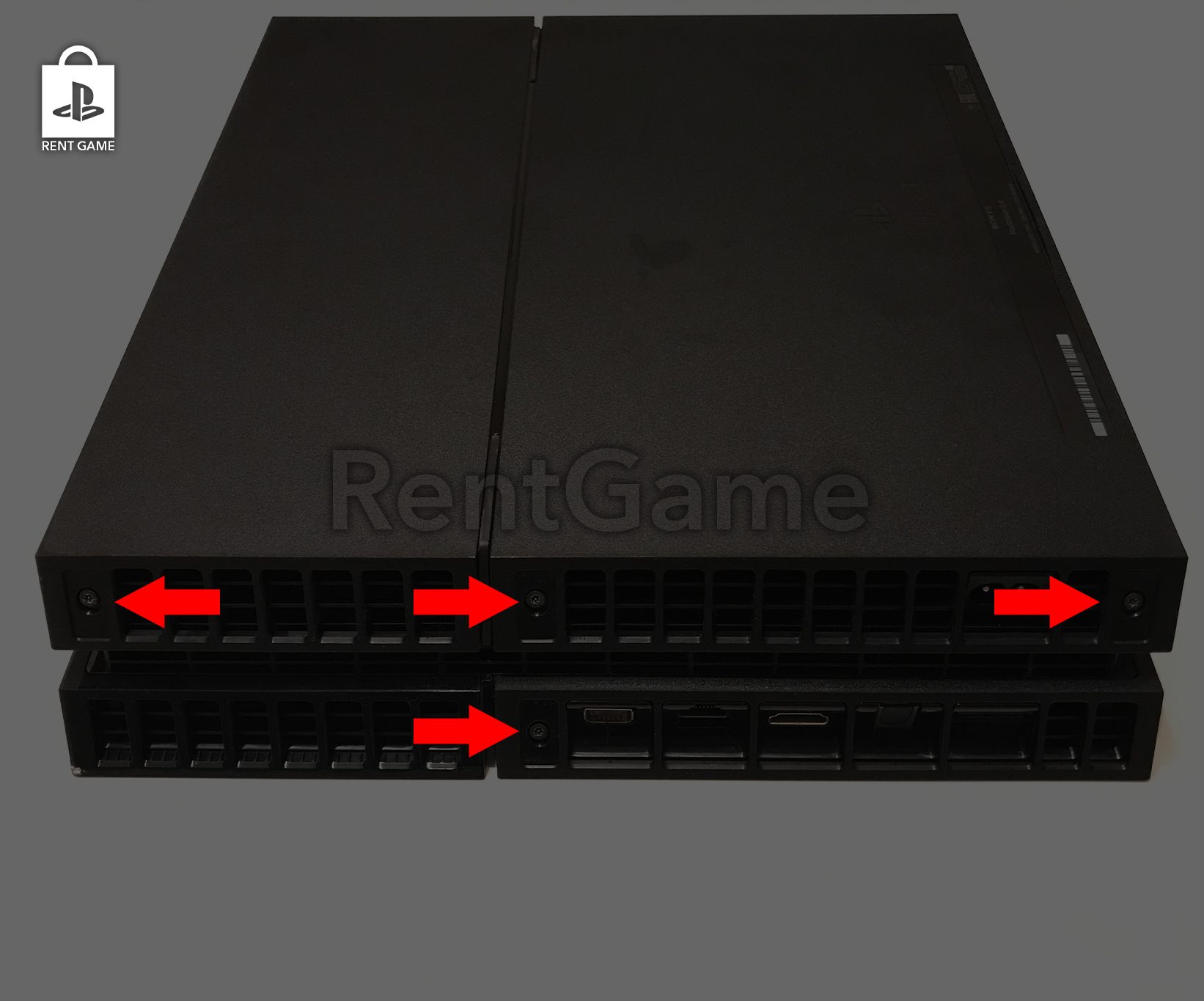

На задней стороне PS4 снимаем пломбы (на фото пломб нет, так как это не первое вскрытие данной консоли), под пломбами 4 винта Torx T8, которые нужно открутить.





Снимаем нижнюю крышку консоли PS4, поднимая вверх с задней части консоли.

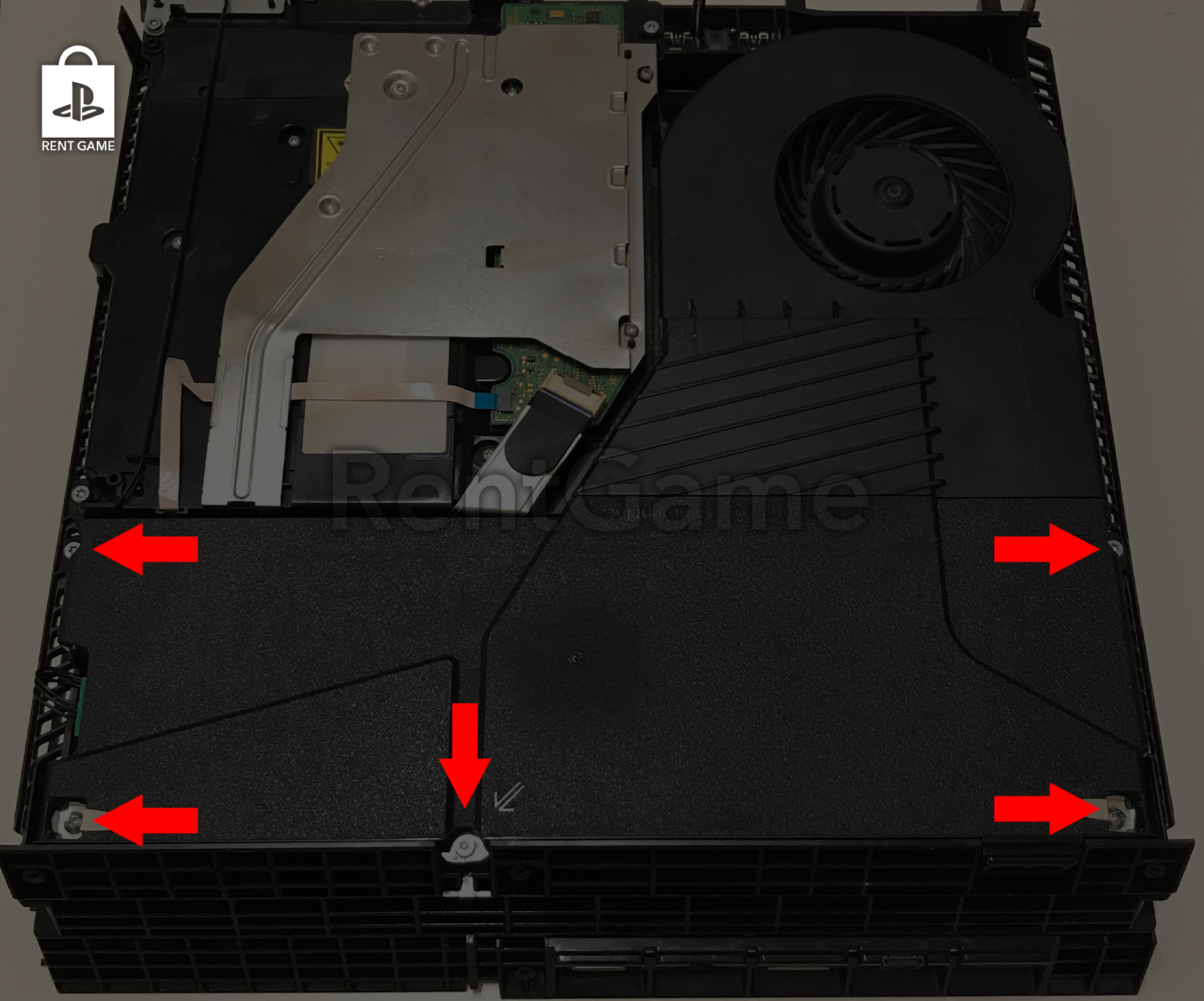

Откручиваем три винта Torx T8 и два винта PH1.





Переворачиваем PS4 на бок и отключаем разъем блока питания с помощью пинцета.





Извлекаем блок питания из корпуса PS4 поднимая его вверх.

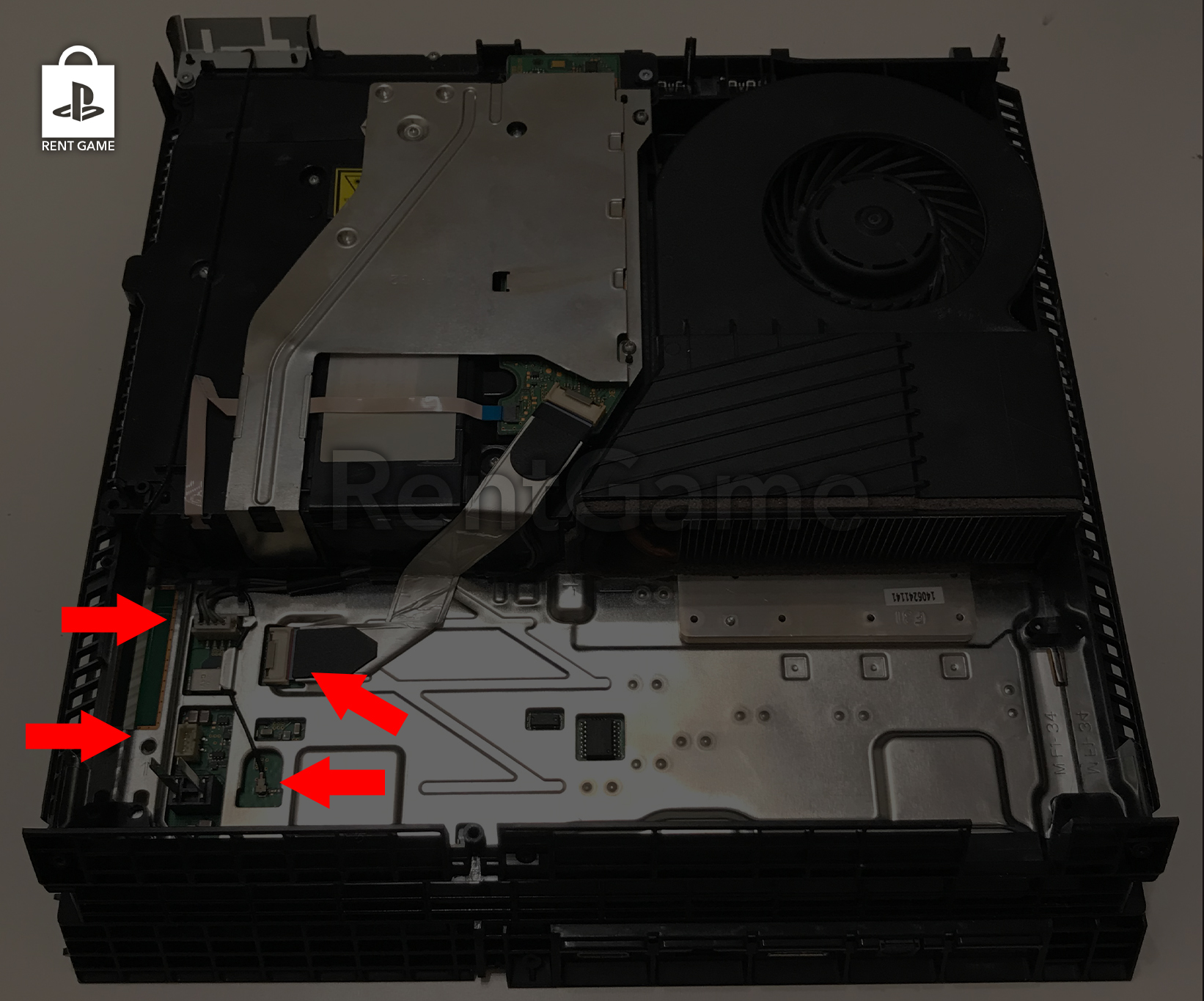

Отсоединяем шлейф Blue-Ray привода от платы PS4, для этого прижмите пластинку на разъеме и потяните шлейф.

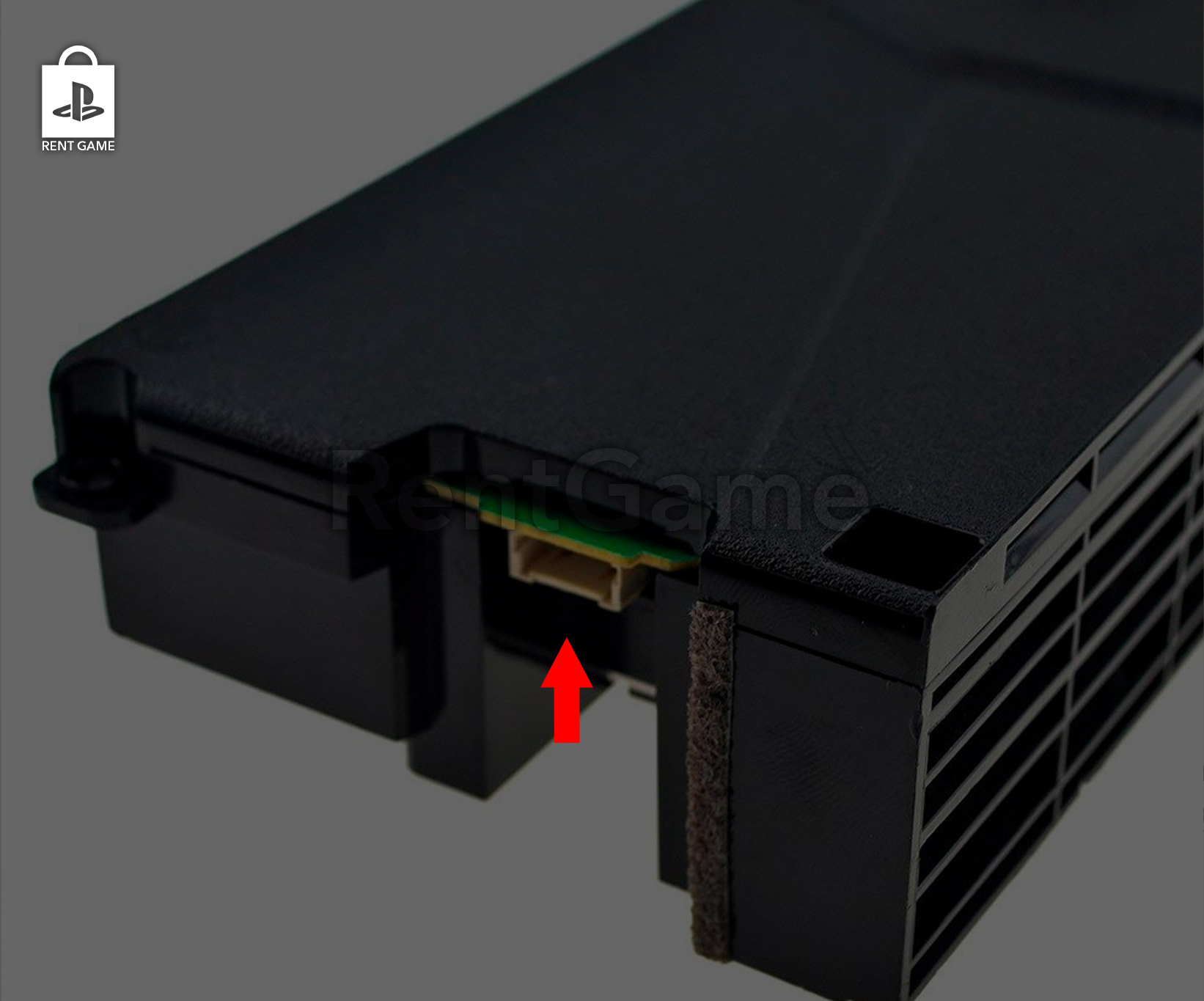

Отключаем разъем блока питания и разъем питания привода поднимая его вверх.

Отключаем WiFi антенну от платы поднимая вверх.

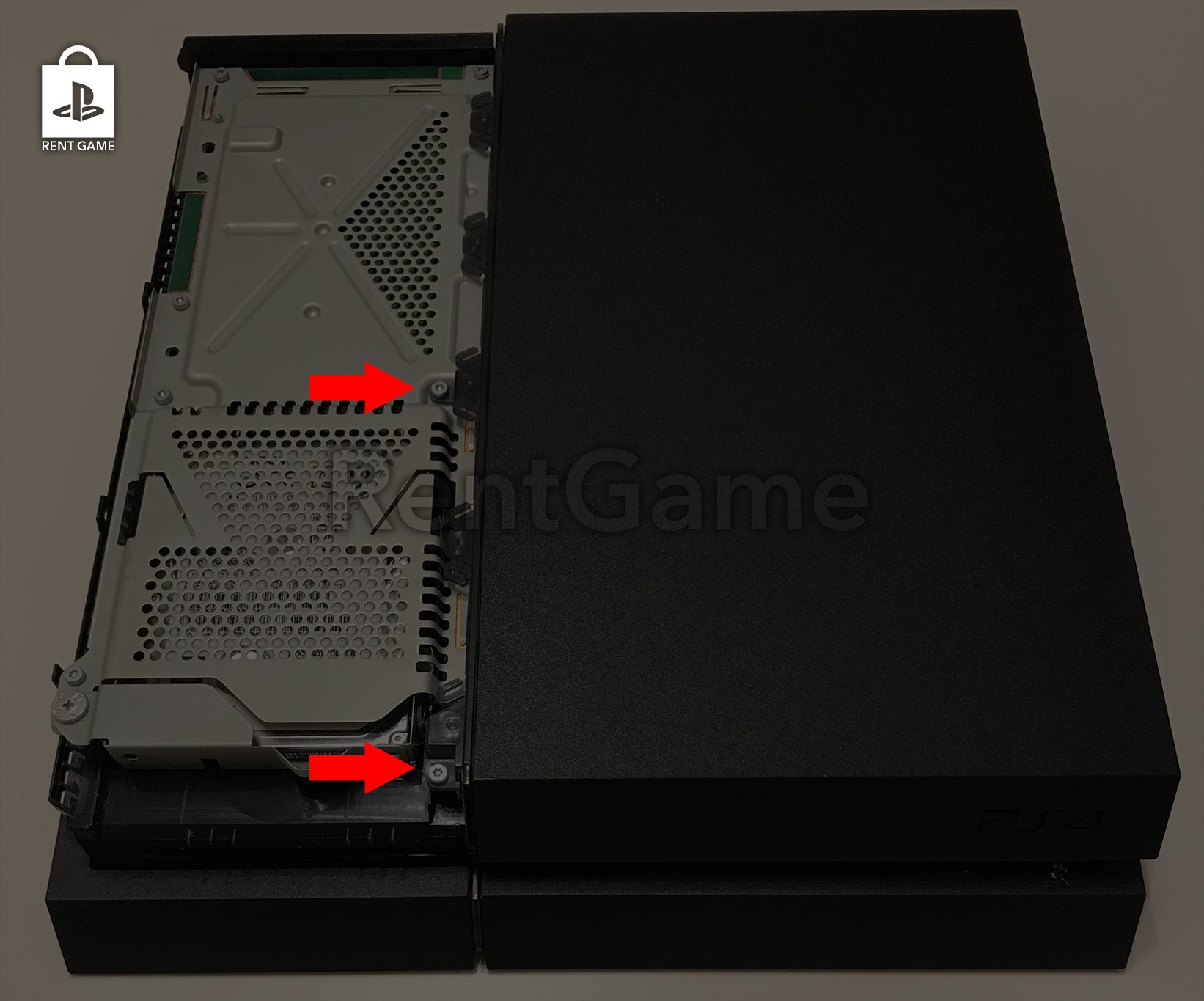

Переворачиваем PS4 и откручиваем два винта Torx T8.





Снимаем крышку корпуса с лицевой стороны.

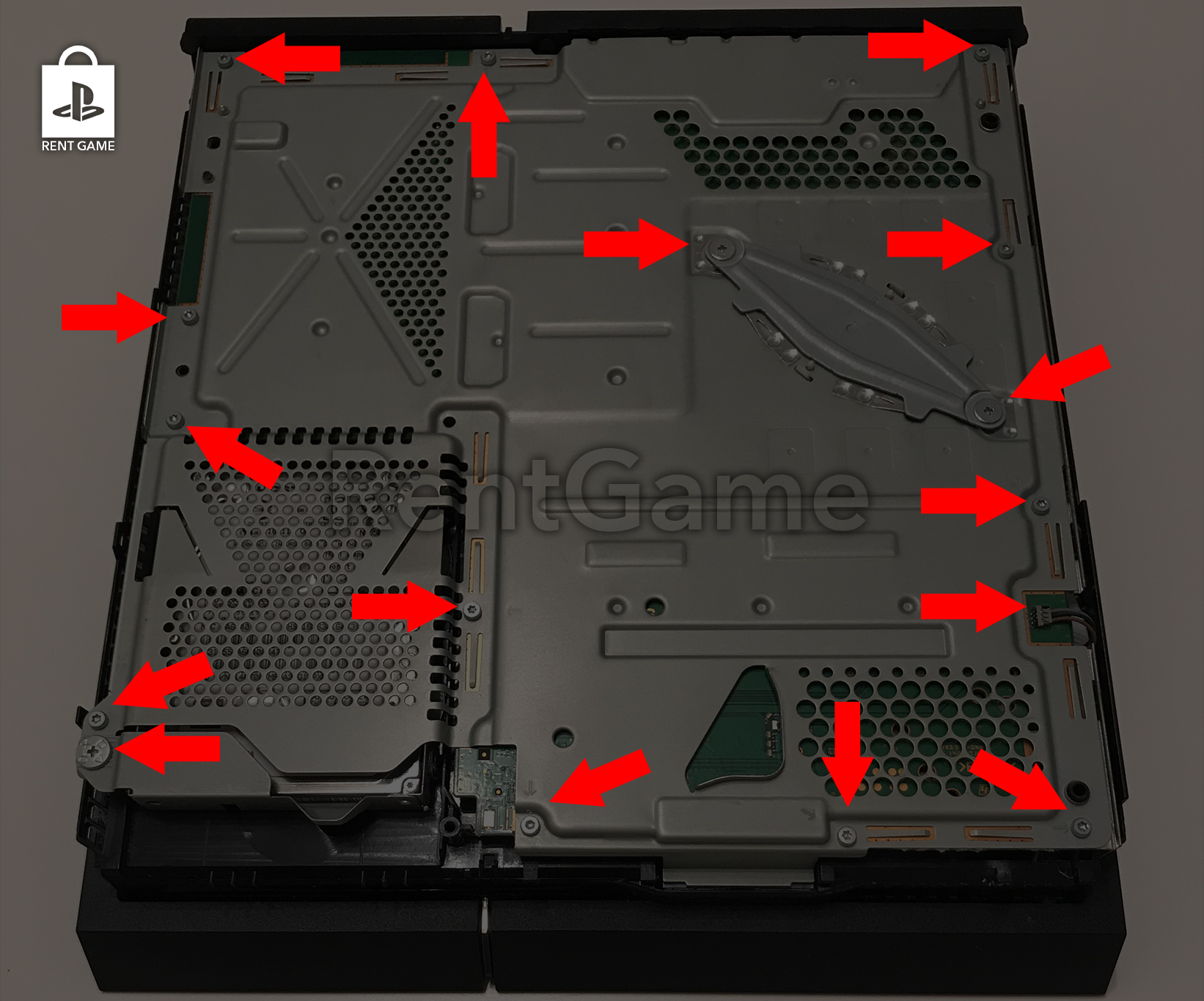

Откручиваем 12 винтов Torx T8 и 2 винта PH1.

Отключаем разъем вентилятора от платы поднимая вверх.

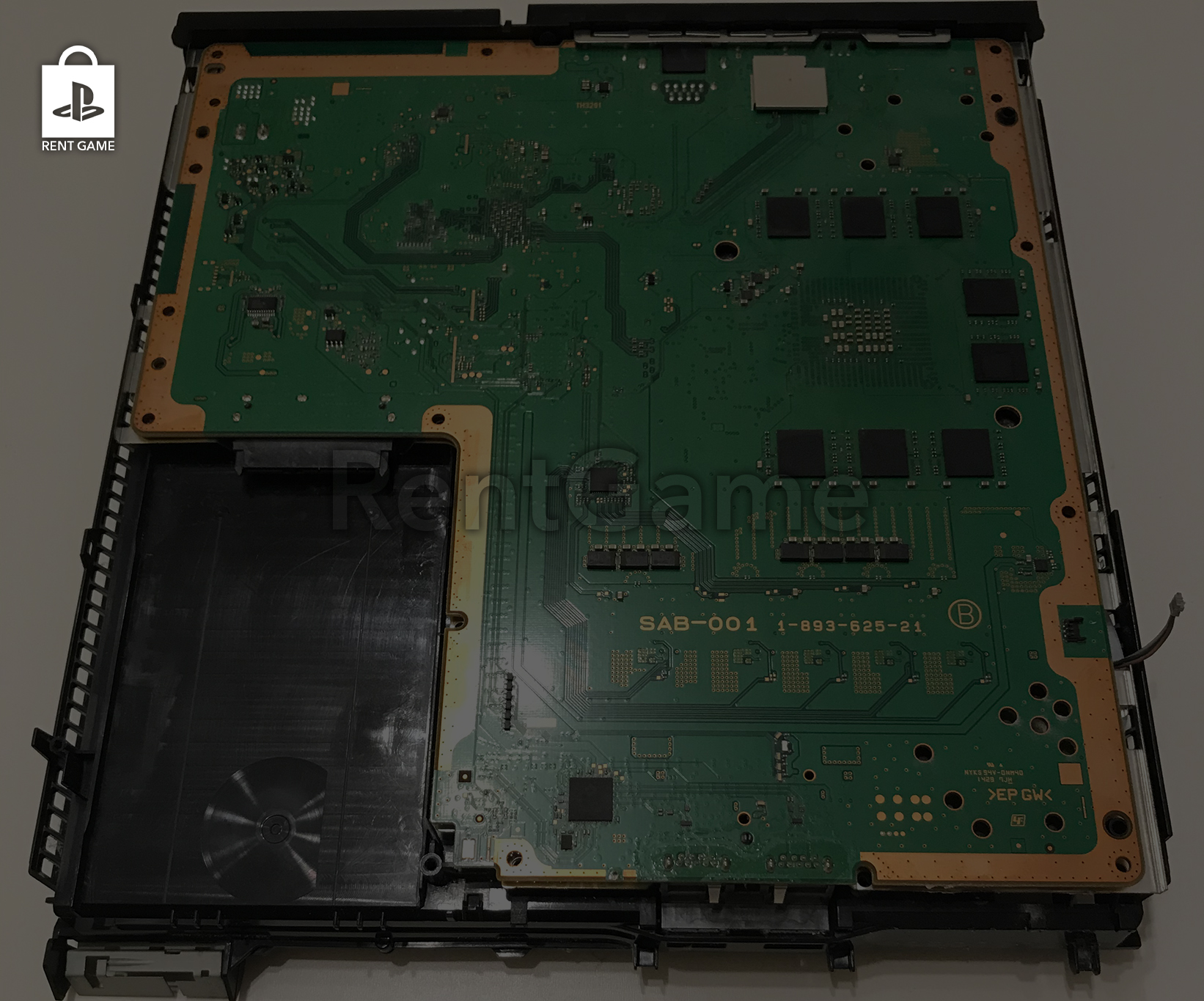

Снимаем железную панель.

Важно!!! Не потеряйте термопрокладки, их 8 шт на этой стороне.

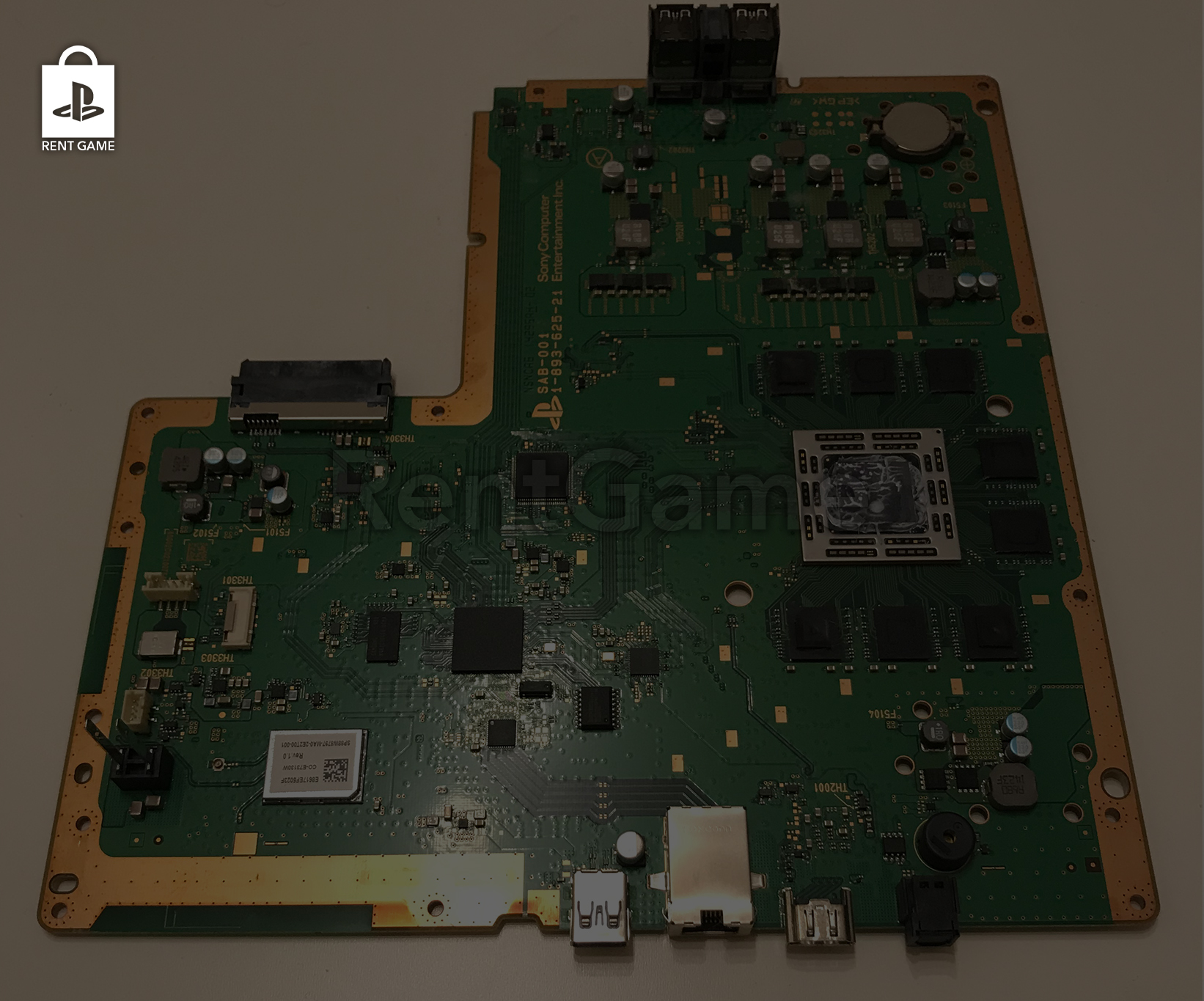

Аккуратно снимаем плату PS4 поднимая ее вверх.

На этой стороне еще 8 шт термопрокладок, не потеряйте их.

С помощью ватных палочек вытираем термопасту с железной панели и с процессора PS4.

Если старая термопаста сильно засохла, используйте для очистки ватную палочку смоченую в спирте.

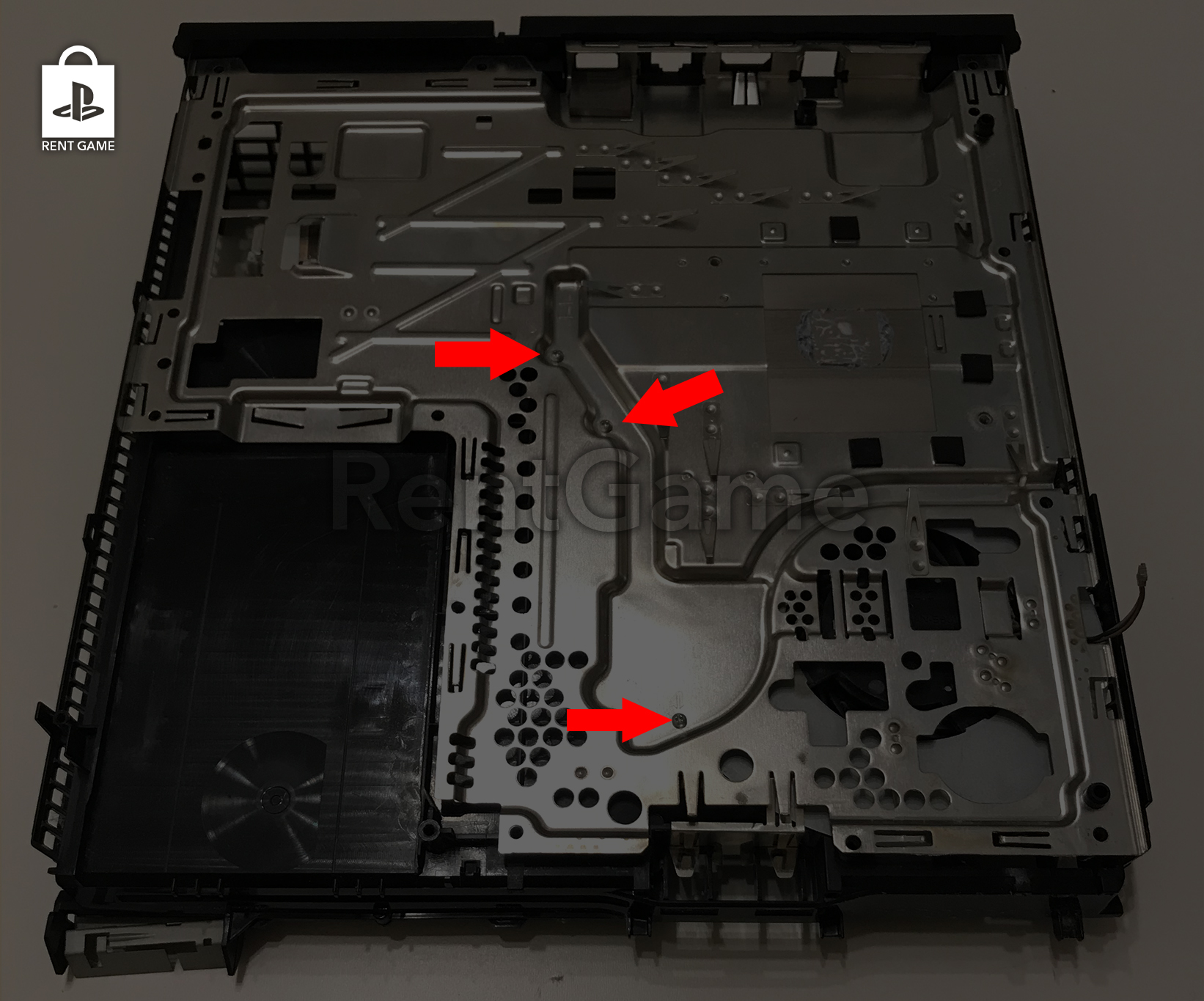

Откручиваем 3 винта PH1 на железной панели.





Поднимаем железную панель вверх, переворачиваем и с помощью кисти убираем скопившуюся пыль с радиатора.

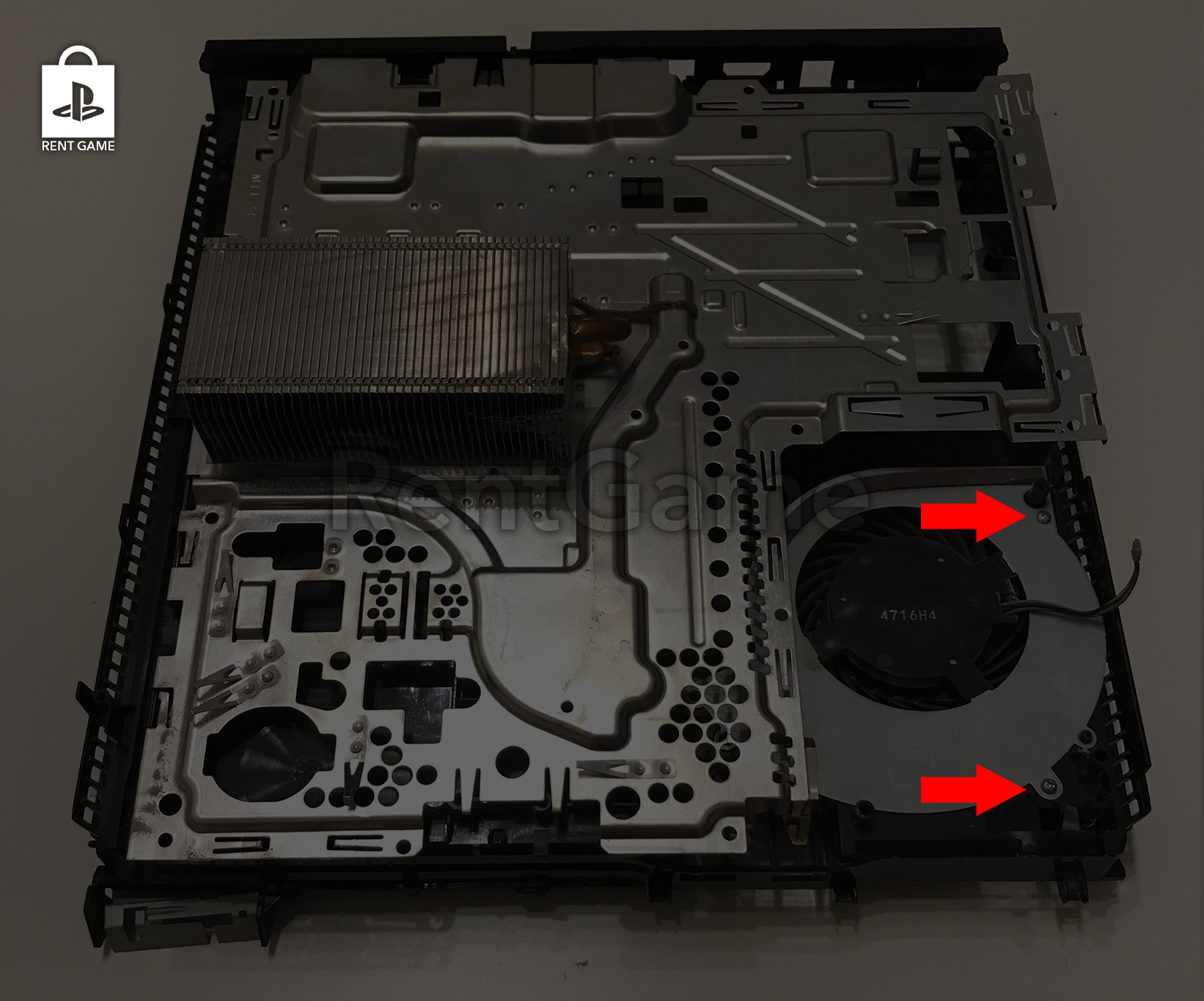

Откручиваем два винта PH1 чтобы снять вентилятор.

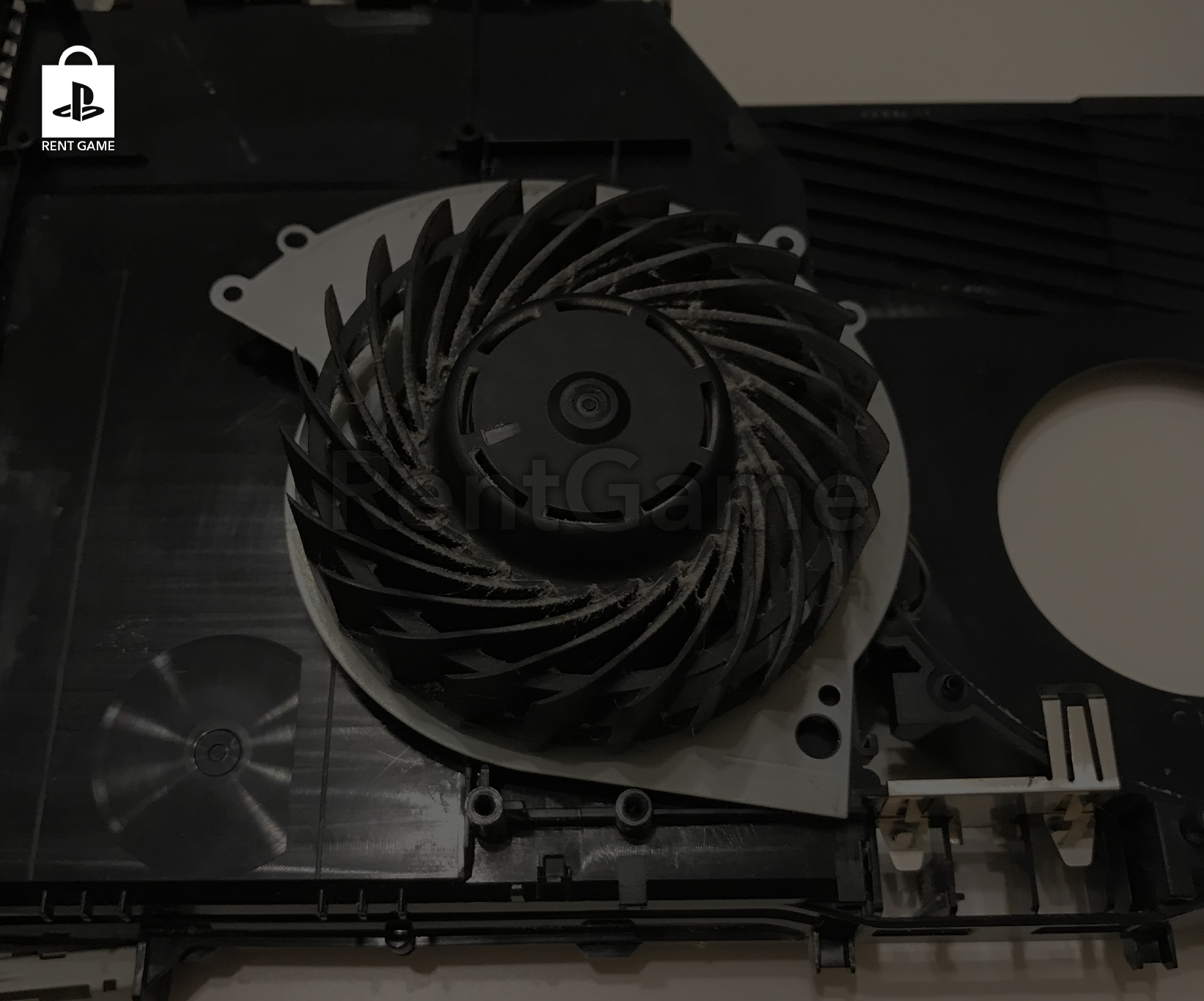

С помощью кисти очищаем лопасти вентилятора от пыли.

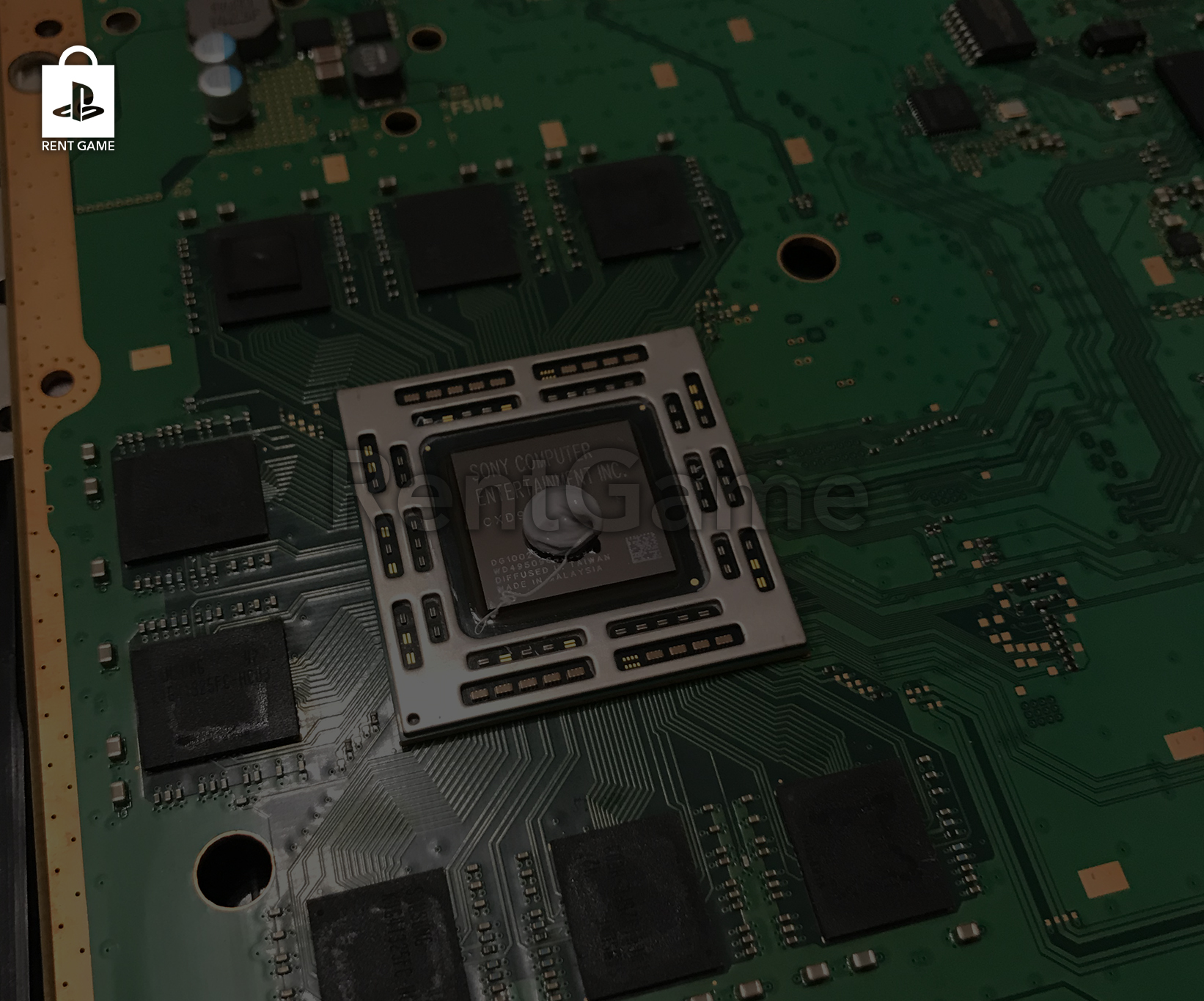

Наносим небольшое количество термопасты на поверхность процессора и пластиковой картой распределяем ровным и тонким слоем.





Обратная сборка PS4

  • Устанавливаем вентилятор и прикручиваем 2 винта PH1.
  • Устанавливаем панель с радиатором и прикручиваем 3 винта PH1.
  • Устанавливаем плату PS4 на железную панель в корпус. Внимание на термопрокладки.
  • На плату устанавливаем вторую железную пластину. Так же внимание на термопрокладки.
  • Прикручиваем прижимную пластину двумя винта PH1, закручивая равномерно, по несколько оборотов с каждой стороны.
  • Прикручиваем 12 винтов на железной панели Torx T8.
  • Подключаем провод вентилятора к плате.
  • Устанавливаем пластиковую панель корпуса PS4.
  • Прикручиваем 2 винта Torx T8 на пластиковую панель корпуса.
  • Устанавливаем жесткий диск и прикручиваем один винт PH1.
  • Устанавливаем боковую крышку над жеским диском PS4.
  • Подключаем разъем питания оптического привода к плате PS4.
  • Подключаем WiFi антенну.
  • Подключаем шлейф blue-ray привода.
  • Подключаем провод к блоку питания и устанавливаем блок питания в корпус.
  • Два длинных винта PH1 устанавливаем в блок питания и прикручиваем.
  • Прикручиваем 3 винта Torx T8 на корпусе блока питания PlayStation 4.
  • Устанавливаем заднюю пластиковую крышку.
  • Прикручиваем 4 винта Torx T8 на заднем торце корпуса PS4.
